一、      概述

本裝置是根據球壓試驗相關標準IEC60695-10-2中條款要求設計制造，用來測試非金屬材料耐熱性的專用儀器。適用于電工設備及其組件和零部件、非陶瓷的固體電絕緣材料等非金屬材料耐熱性試驗。

二、      技術參數

三、     平衡校驗：

將壓力球放在支座上，根據其擺動的情況，對載荷體位置作適當調整，然后擰載荷體緊，把壓力球重新放支座上，觀察其擺動情況，以確定調整效果。

只有在平衡情況下，壓力球才能平穩放置，否則壓力球會有明顯地?cái)[動，如果用光學設備檢測，將會嚴重影響測試結果準確性。

四、      使用方法

1.  將球壓試驗儀和樣品臺放入加熱箱內加熱，在標準要求溫度（通過熱電偶以獲得所要達到的實驗溫度）下保持24h或者達到熱平衡條件之后，方可進行下一步試驗。

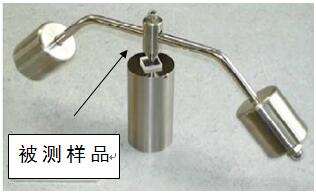

2.  將預處理好的樣品置于圓形基座中心平面上，其上表面須保持水平，再將球壓試驗儀的中間位置的鋼球（R2.5mm）平穩地壓在被測樣品上面。樣品的厚度須在2.5mm以上，若一片樣品厚度不夠時，則須以二片或多片迭在一起測試；

3.  1小時之后，需垂直向上移開壓力球，在10秒內將樣品浸入冷水中，冷卻至大約室溫，然后用2mm檢測工具（讀數顯微鏡等）檢測鋼球壓痕，其直徑不得大于2mm，然后取出樣品進行下一步試驗。

★ 對應各種材料的詳細試驗方法及要求請按照相應標準執行！

五、      保養與維護

l  R2.5鋼球?yàn)檩S承鋼，注意防銹。

l  保持支座端面的光潔平整。

l  防止異物阻塞Ф2.5熱電偶孔。

l  防止砝碼螺絲出現松動。

六、標準配置清單：

球壓試驗儀        1套

K型熱電偶         1支

便攜盒             1個

耐高溫手套         1雙

    選配清單：
