一、功能概述：

    IP防水等級試驗機根據IEC60529、GB4208-1993<<外殼防護等級(IP代碼)>>標準要求設計制造.該設備廣泛用于燈具及電工電子產品認證檢測機構及生產企業品管部門對產品的IPX1、IPX2、IPX3、IPX4的防水檢測用途；該設備已廣泛應于各出入境檢驗檢疫局機電實驗室、國內外產品認證實驗室，設備性能達到有國際先進水平。

    設備程式中有標準試驗選項，用戶可選擇需要的標準測試項無需設置即可進行試驗；另配有自定義測試選項，用戶可自行設置測試數據，以適應不同的測試標準；載物臺轉盤可以?xún)A斜15⁰，自動轉換測試位置，以適應IPX2試驗的傾斜要求，使用戶在進行IPX2試驗時不用停機換位即可自動完成試驗作業，同時保證了試驗數據的可靠性與準確性。

    該成套設備由垂直滴雨試驗機、擺管淋雨試驗機、智能供水系統、可傾斜旋轉載物臺、綜合控制柜組成。

二、防堵塞技術措施：

1.   不銹鋼精細過濾器進行污物過濾。

2.   振蕩自清洗程序，進行針嘴殘余污垢清除。

3.   采用不銹鋼通用醫用針嘴，采購方便、不易生銹。

4.   針嘴與針嘴座采用錐度聯接，不用工具即可方便更換，個別損壞針嘴可方便快速更換。

三、垂直滴雨試驗機

功能參數：

1.   適用于進行產品的IPX1、IPX2測試。

2.   淋雨面積：1000mm X1000mm。

3.   水箱材料：不銹鋼。

4.   滴水孔徑：Φ0.4 mm。

5.   孔    距：20mm。

6.   降雨量  ：10.5mm/min、3mm/min用戶自設定參數(誤差：+0.5mm/min)。

7.   滴水高度：200mm（設備自行控制）。

8.   試驗時間：10min、可自行設定時間。

9.   自振蕩清洗針嘴。

10.  試驗完成自動排空水箱積水。

11.  機體材料：工業合金鋁型材。

12.  外形尺寸（LXDXH）：1100X1200X2300MM。

13.  機器結構：箱體

14. 流量控制：流量計1：LWGY-6 范圍1-15L/min

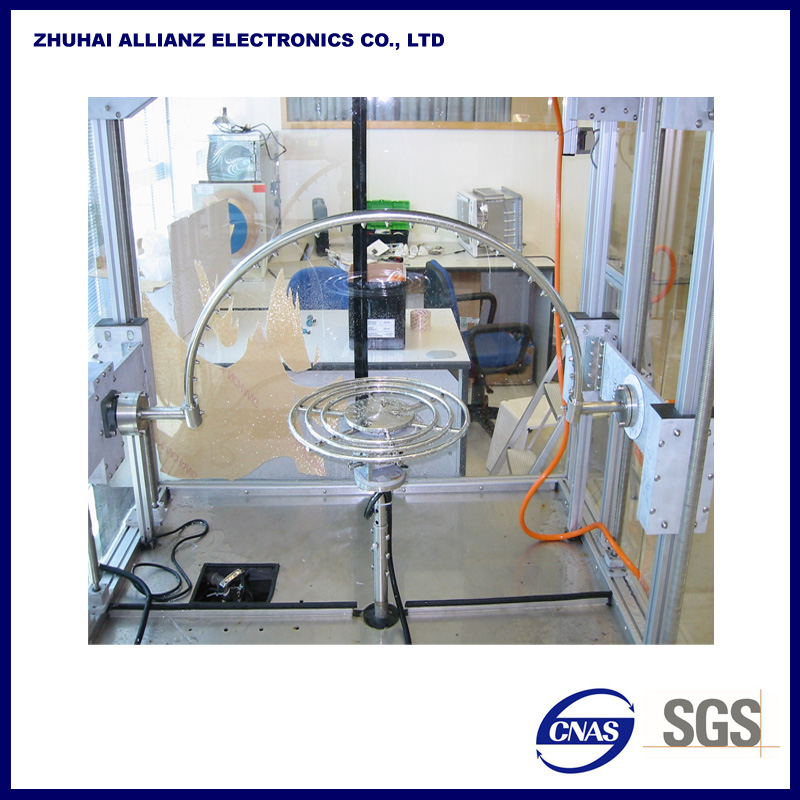

四、擺管淋雨試驗機

功能參數：

1.   適用于進行產品的IPX3、IPX4測試。

2.   擺管規格：R800mm、R1000mm、R1200mm（標準配置）。

3.   擺管材料：不銹鋼。

4.   滴水孔徑：Φ0.4 mm。.

5.   噴嘴夾角：120⁰（IPX3）、180⁰（IPX4）。

6.   擺動夾角：120⁰（IPX3）、350⁰（IPX4）。

7.   降雨量  ：1.1mm/min、

8.   用戶自設定參數。

9.   試驗時間：10min、可自行設定時間。

10.  機型結構：頭部安裝于墻上、機尾架座式安裝（可根據用戶場地選用掛梁式安裝）。

11.  機體材料：工業合金鋁型材。

12.  淋雨室尺寸：1020×1200×1000mm

五、智能供水系統

功能參數：

1.   貯水箱容積：100L。

2.   流量控制：智能控制、可在控制柜選定及設置流量。

3.   小流量供水水泵：0-3m³/h（控制柜屏幕設定、控制器數字控制）。

4.   流量控制：電子流量計實時監測、變頻器控制水泵轉速（自IPX1-IPX4）。

5.   供水口：2路。

6.   水管材料：不銹鋼水管。

7.   過濾器：不銹鋼外殼、陶瓷濾芯。

六、可傾斜旋轉載物臺

功能參數：

1.   轉臺直徑：?500mm。

2.   轉臺轉速：1rpm。

3.   可傾斜角度：15度。

4.   載物臺網管型式。

5.   樣品供電防水旋轉插座。

6.   可調伸縮管可調節高度：（800-1500mm）。

7.   鋁合金帶萬向輪底座。

8.   機體材料：工業合金鋁型材。

9.   正反轉控制、轉動動作由控制柜控制。

七、綜合控制柜

功能參數：

1.   水泵流量控制：變頻調速。

2.   流量檢測：電子流量計流量信號反饋。

3.   流量設定：控制柜屏幕設定。

4.   控制器：三菱PLC。

5.   人機界面：觸摸屏。

6.   控制功能：流量控制、垂直滴雨動作控制、擺管淋雨動作控制、載物臺動作控制、試驗時間控制、自動針嘴清洗耳恭聽動作控制。

7.      保護功能：漏電保護、過載保護、短路保護。
