一、產品概述

1.    電器部件或零件在故障或超載條件下，可能達到過高的溫度或點燃它們附近的零件，灼熱絲試驗模擬灼熱組件或超載的電阻之類的熱源或點火源在短時間所造成的熱應力，用模擬技術評定著火危險性。灼熱絲試驗適用于電工電子產品、家用電器部件用的塑料及其非金屬絕緣材料零件，如：開關外殼；繼電器插座等……。

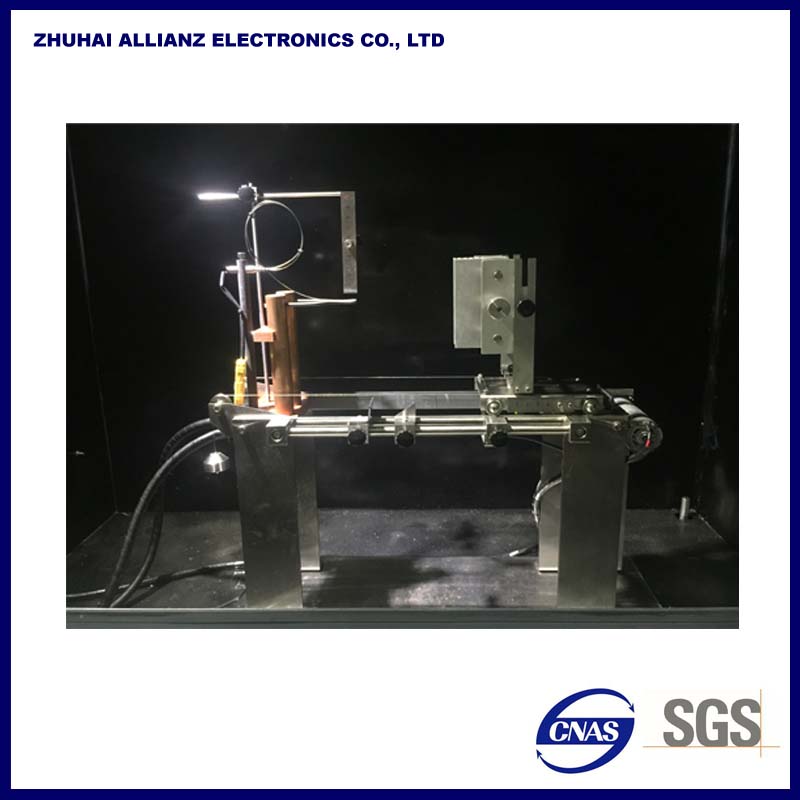

2.    灼熱絲試驗儀采用試驗箱部分和控制部分一體化設計，方便現場安裝和調試。試驗箱內重要部件采用不銹鋼制造，耐煙、氣腐蝕；采用可控硅控制系統調節電流，達到精確控制溫度的目的；時間、溫度數字顯示，觀察記錄方便，使用穩定可靠.

3.    符合IEC60695-2-10:2013、IEC60598-1:2014、IEC60884-1:2013、UL746A、GB/T 5169-10,11,12,13、GB4706、GB7000.1、GB2099標準要求，適用于對電工電子產品、家用電器及其材料進行著火危險試驗，仿真灼熱組件或超載電阻之類的熱源或點火源在短時間所造成的熱應力，灼熱溫度500～1000±10°C，可記錄灼熱時間、起燃時間、火焰熄滅時間（0.19～99.9S），灼熱絲對試樣壓力：0.95N±0.10N. 限壓深度為7mm,燃燒室體積大于0.5立方米.

4.    灼熱絲試驗儀適用于照明設備、低壓電器、電工儀表、等電工電子產品及其組件部件的研究、生產和質檢部門。

二、主要技術參數及功能

1．  工作電源：AC220V，50Hz，≤500W

2．  加熱溫度：500-1000℃≤范圍內連續可調，測溫精度±3℃

3．  控制系統：三菱PLC控制+7寸彩色觸摸屏

4．  灼熱時間：0.1-999.9s，±0.1S(時間范圍可調)

5．  起燃時間：0.1-999.9s，自動記錄，手動暫停

6．  火焰熄滅時間：0.1-999.9s，自動記錄，手動暫停

7．  灼熱絲對試樣壓力：0.95±0.10N. 限壓深度為7mm。

8．  灼熱絲:φ4±0.07mm,鎳（77％） 鉻 （19%-21％）按規定尺寸制成

9．  熱電偶：φ1.0mm 鎧裝鎳鉻/鎳鋁絲,K分度

10． 銀箔校準：960℃溫度點，校準精度960℃±10°

11． 小車移動速度：約13mm/s

12． 采用光電停止開關,使限位更加精準

13． 手動式調溫裝置,使操作更得心應手

14． 大于0.5立方米, 排煙孔Φ100mm

15． 超大玻璃視窗,使試驗過程更加明了

16． 自動脫離:試樣達到規定灼熱時間后,自動脫離灼熱絲

17． 外形尺寸：寬×深×高 （1180×550×1150）mm

三、產品的訂貨信息

GW-01 灼熱絲測試儀

電源：220V/50Hz 或 110V/60Hz

標準配置:

1. 白松測試木板（厚10mm，180 x 180mm）;

2. 標準銀箔片（純度≥99.8%,厚0.06mm,1cm x1cm）;

3. 張絹紙（A3大小，ISO04046）;

4. 不銹鋼量規（7mm)

消耗品:

1. 白松測試木板（厚10mm，180 x 180mm）;

2. 標準銀箔片（純度≥99.8%,厚0.06mm, 2mm*2mm）;

3. 絹紙（ISO04046,50張/包,A3紙張大?。?span>

4. 灼熱絲-鎳鉻合金絲（>77% Ni,19%-21% Cr）、￠4mm±0.07mm） 500W

5. TYPE K熱電偶（￠1.0，0～1050℃）原裝進口
