一、符合標準及條款：T/CHEAA 0014-2020《電動沖牙器》第7.6.1條款：水壓試驗方法1及第7.6.2條款：水壓試驗方法2

二、試樣范圍、用途、原理、結構及使用環境

試樣及限制：6歲以上的兒童和成人使用的電動沖牙器

試驗用途：用于驗證沖擊器水沖擊壓力及出水壓強值，確保產品此項參數符合標準要求，保護人體免受其損害

測試原理：

壓強試驗方法1：將試樣排水口與設備測試連接管聯接并密封，運行時壓差傳感器實時檢測啟動樣品后的噴水壓強，形成壓強-時間曲線，記錄數據并存儲。

沖擊力試驗方法2：將試樣固定在專用夾具上，在距離沖牙器噴嘴150mm位置布置帶力傳感器的測試板，當噴嘴噴水至測試板上時，可以實時監測沖擊力值，且通過控制系統采集形成與沖擊力-時間曲線，記錄數據并存儲。

設備結構及特點：

該設備采用工控電腦及高速數據采集器 操作及記錄儲存數據，功能強大。操作一體，方便簡潔。

設備外形尺寸約：尺寸待定、設備重量：待定

使用環境：電源：AC220V 50Hz，工作溫度0-40℃  濕度30%-90%；

三、性能指標

1.工位：?jiǎn)喂の?span>

2.電氣控制方式：工控電腦及配套操作采集軟件控制

3.測試箱內尺寸：約350×300×450（mm）W×D×H，正面透明

4.沖擊力/壓強讀取方式：工控電腦軟件實時顯示力傳感器/壓差傳感器實時數據，帶力/壓強-時間曲線功能，帶數據存儲功能，可打印報表

5.沖擊力/壓強測試方式：力傳感器測量，0-50N;壓差傳感器測量，0-1MPa

6.沖牙器噴嘴及箱內測試連接密封管位置:

7.沖牙器噴嘴及箱內秤盤位置放置:

1、  測試板與水平面夾角85°

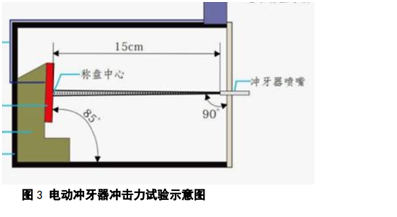

2、  測試板與噴嘴距離150mm

8.操作過程概述：

壓強測試：將電動沖牙器噴嘴按上圖2與設備測試連接管聯接并密封，沖牙器選擇最強檔位噴水，3s后關閉，通過壓差傳感器實時采集壓強值，并形成壓強-時間曲線及數據報表。

沖擊力測試：在電腦軟件界面上清零力傳感器數據，將電動沖牙器按上圖對準秤盤中心選擇最強檔位噴水，軟件自動采集力傳感器穩定后數值，并形成力-時間曲線圖及數據報表，實測值與樣品標識值偏差不大于±20%。

9.設備系統配置:

電控部分： 工控電腦、高速數據采集器、配套操作采集軟件，歐姆龍繼電器，正泰開關等

管路部分： 高精度壓差傳感器、電磁閥、管路、接頭等

機械部分：高密封性不銹鋼真空箱、一體化機臺

四、技術參數：

1.稱重測試法主要技術參數

2.壓強測試主要技術參數

3.沖擊力測試主要技術參數

五、機器優點：

1.采用高精度沖擊力傳感器和壓差傳感器采集并進行精確判斷，由工控電腦采集數據并顯示。

2.噴水時間記錄可設置

3.配置自動報警系統，當超出允許設定值時范圍時，會亮紅燈且蜂鳴器發出報警聲

4.固定好沖擊器后即可進行測試

5.歷史測試記錄可查詢！

六、操作控制界面（參考）

1、實時采集界面

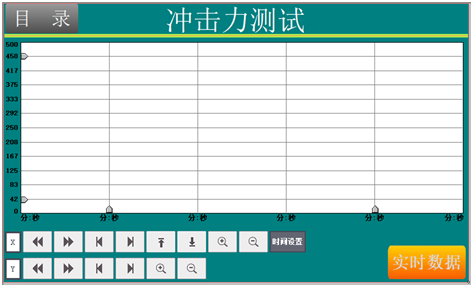

2、歷史曲線

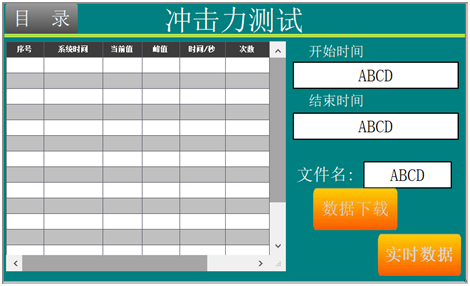

3、歷史數據

4、軟件設計

   壓強和沖擊力測試軟件界面大致如上，后期會根據測試過程優化控制顯示界面。
